大皮帶計量

一、產品介紹 ：

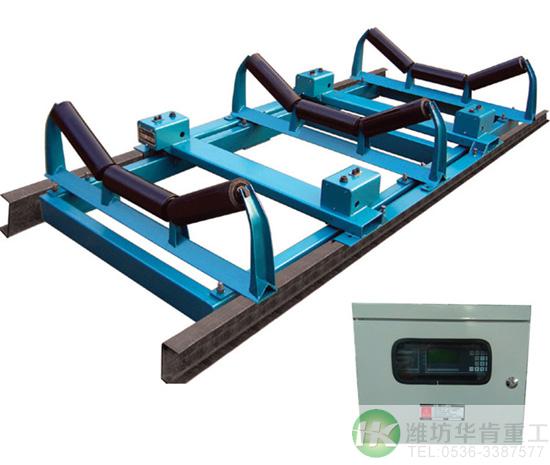

       ICS系列電子皮帶秤[1]主要由稱重部分、測速部分、計算部分、通訊部分組成。
稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號，測速傳感器檢測皮帶的運行信號，積算器將接收到的重量信號和測速信號，進行放大、濾波、A/D轉換進入CPU進行積分運算，然后將物料的瞬時流量和累計重量在面板上顯示出來，積算器具有可選的聯網、通訊、打印、DCS聯機等功能
本機配有RS485上位機通訊接口，可與中央控制機組成DCS系統。

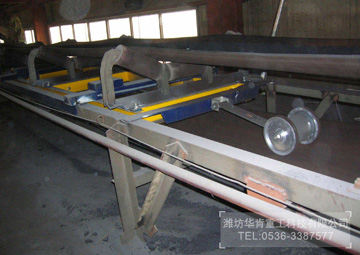

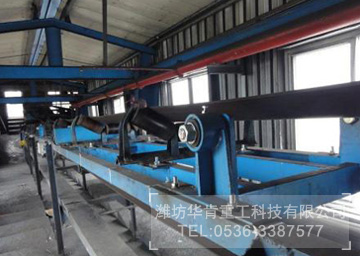

       稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

三、微控系統:

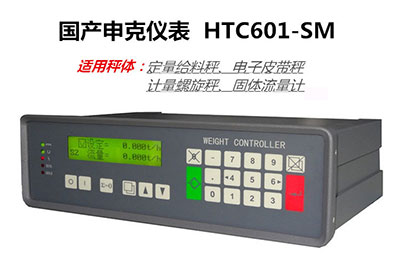

    本機擁有32位ARM的CPU，24位ADC采樣模塊的仿申克系列微控機，其信號采樣速度達240次/秒。面板有中英文菜單顯示，6路開關量，2路模擬輸入，2路模擬輸出。配標準RS485接口（modbus協議）,可充分與中央控制系統聯機組成DCS系統。

四、結構特點 :

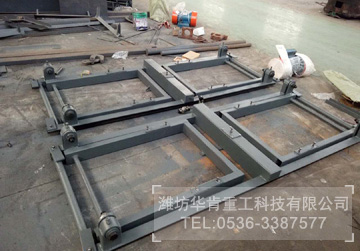

◆全懸浮式結構，無耳軸支點和可移動件，維護量??；
◆單元組件結構，力傳遞環節少，安裝簡捷，方便；
◆獨特的矩形杠桿，鋼性好、無形變、零點穩定性好；
◆抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對系統精度的影響；
◆四只稱重傳感器，受偏載影響小、平穩、計量精度高；
◆稱重區域廣，三組或四組托輥使皮帶對稱重精度影響最??；
◆粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架采用不銹鋼制造或進行防腐處理。

五、主要技術參數：(按標準配置)

系統精度：+/-0.25%
稱量范圍：1~8000t/h
皮帶寬度：500~2400mm
皮帶速度：0~4m/s
皮帶輸送機傾角：<6℃ (特殊物科《/=10℃)
工作條件和安裝條件
環境溫度
機械：-20℃～+50℃
儀表：0℃～40℃
電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪

稱重傳感器

ICS系列電子皮帶秤選用的稱重傳感器為電阻應變片拉式（壓）力傳感器。
稱重傳感器主要技術參數：
非線性：小于額定輸出的0.05﹪
重復性：小于額定輸出的0.03﹪
滯后：小于額定輸出的0.03﹪
溫度靈敏度：零值時為±0.003﹪℃，滿值時為±0.004﹪℃
安全過載： 150﹪
