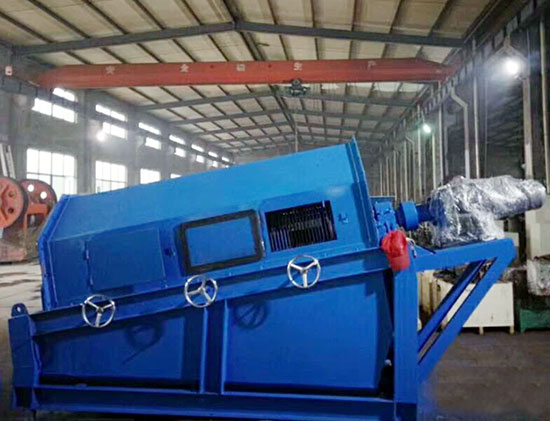

SH型回轉篩
產品概述:
SH型回轉篩是我公司在吸取同類產品各項優點并經多年實踐而發展起來的新型篩分設備。其結構簡單、易維修、工作平穩可靠,無振動無噪音;透篩率高,特別適應粘濕物料的篩分,篩孔不堵塞??蓮V泛用于電力、礦山、冶金、建材、化工等行業的原煤、沙子、碎石等物料的篩分和分級。
設備結構及工作原理:
本機主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。
電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動。使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒外圓的篩網排出,不合格的物料(篩上產品)經滾筒末端排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
技術特點:
1、滾筒裝置通過機體的密封蓋密封,從而保證設備在工作過程中,有效的防止粉塵外溢,杜絕粉塵污染。更換篩網時只需將機體密封蓋打開即可更換,操作方便。
2、篩網采用60S12Mn彈簧鋼絲編織或用16MnR扁鋼做成,篩孔均勻。篩網硬度高,磨損小,壽命長。
3、本機帶有清掃裝置,可有效清除堵塞篩孔的雜物,保持篩面清潔。
4、本機傳動裝置有擺線針輪減速機與滾筒直朕和ZQ系列減速機兩種形式,安裝位置有在進料端與出料端兩種訂貨時另注明。
|
SH1015 |
SH1220 |
SH1224 |
SH1530 |
SH1535 |
滾筒直徑mm |
1000 |
1250 |
1250 |
1500 |
1500 |
滾筒長度mm |
500 |
2000 |
2400 |
3000 |
3500 |
處理能力t/h |
50-100 |
100-150 |
150-200 |
200-270 |
270-340 |
滾筒傾角(度) |
10-12 |
10-12 |
10-12 |
10-12 |
10-12 |
旋轉速度rpm |
17 |
17 |
17 |
15 |
15 |
電機功率kw |
4 |
5.5 |
7.5 |
11 |
15 |
出料粒度mm |
10-13 |
10-13 |
10-13 |
10-13 |
10-13 |
