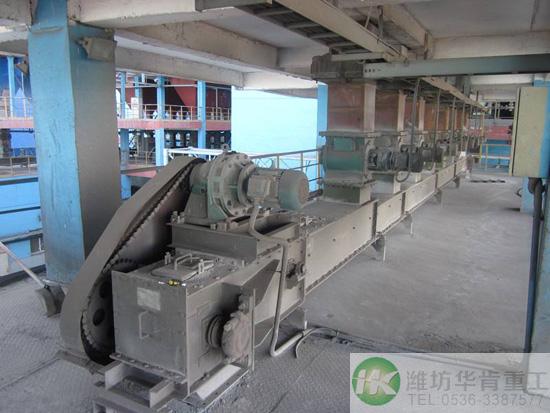

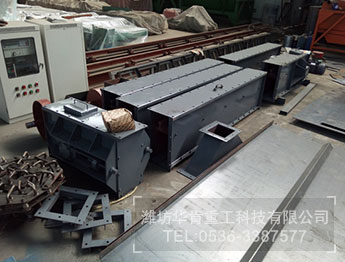

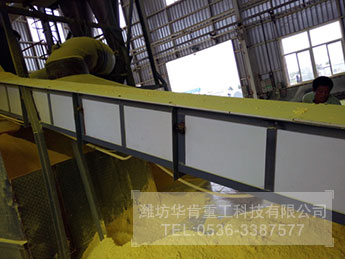

FU型鏈式輸送機
FU型鏈式輸送機,是引進國外先進技術,并進行了獨創(chuàng )性的改進設計后制造出來的一種用于水平(或傾斜≤15°)輸送粉狀、粒狀物料的機械新產品,其使用性能優于 螺旋輸送機,埋刮板輸送機和其它輸送設備,廣泛用于建材、建筑、化工、礦山、機械、冶煉、糧飼加工等行業,是一種理想的新型輸送設備。
FU型鏈式輸送機工作原理:
FU系 列鏈式輸送機,優越性源于它的工作原理,由于物料具有內摩擦力和側壓力等特性,輸送鏈的運動使機槽內的物料之內部壓力和顆粒間的內摩擦力增加,當料層之間 的內摩擦力大于物料與槽壁間的外摩擦力時,物料就隨著輸送鏈一起象水一樣地向前流動,料層高度與機槽寬度的比值滿足一定條件時,可形成穩定的物料流。先進 的輸送原理,精良的設計和制造工藝為本系列產品的優良性能提供了可靠保證。
FU型鏈式輸送機主要特點:
1.結構合理、設計新穎、技術先進、系列齊全。
2.全封閉機殼,密封性能好,操作安全,運行可靠。
3.節省費用,節電且耐用,維修少,降低消耗,提益。
4.輸送能力大,允許在較小空間內輸送大量物料,輸送量達6~600m3/h。
5.進出口靈活,高架、地面、地坑、水平、爬坡(≤15°)均可安裝,輸送長度可根據用戶設計。
6.使用壽命長,輸送鏈用合金鋼材經先進熱處理手段加工而成,正常壽命>5年,鏈上的滾子壽命≥2~3年。
FU型鏈式輸送機設備選用:
1.設備選用:
(1)鏈速
根據物料的狀態選擇鏈速,對磨琢性強、溫度高、粗大顆粒比例多及料粒大的物料選用慢速對水泥和生料的最適鏈速可參照表2-2選擇,其它與水泥性能及狀態相近的物料可以參照選擇。
(2)機型
根據輸送量選定機型。在同樣輸送量下,選擇較大機型可使鏈速降低,延長使用壽命,但輸送量低于應輸送量30%以上時,會(huì )發生料層過薄,形成空轉,增加磨損。
(3)動力
根據輸送量,輸送長度和工藝狀況參照表3-7選擇動力。驅動裝置的裝配形式分為X1、X2及左右裝等,X2為背裝式。
(4)進出料口
各進出料口,用戶根據需要進行選擇。
a.以免進料暢,對流動性差,濕度大的物料不宜采用上進料口。
b.第一只進料口離尾軸較近時,不宜采用上進料口。
c.根據用戶需要,本機可設多只進、出料口,還可提供帶閘出料口。
FU型鏈式輸送機技術參數表:
型 號 |
槽寬
|
理想粒度
|
10%最大粒度
|
最大輸送斜度
|
最適合輸送量(m3/h) |
物料濕度
|
||||||
鏈條線速(m/min) |
||||||||||||
10 |
12 |
13.5 |
15 |
16 |
20 |
25 |
||||||
FU150 |
150 |
<4 |
<8 |
≤15° |
6-9 |
|
|
9-13 |
|
12-18 |
15-23 |
≤5% |
FU200 |
200 |
<5 |
<10 |
11-14 |
|
|
16-22 |
|
22-29 |
27-36 |
||
FU270 |
270 |
<7 |
<15 |
19-27 |
23-32 |
25-36 |
28-41 |
31-43 |
38-54 |
47-68 |
||
FU350 |
350 |
<9 |
<18 |
|
36-50 |
|
49-68 |
|
65-90 |
63-113 |
||
FU410 |
410 |
<11 |
<21 |
|
50-72 |
|
63-90 |
|
86-117 |
95-135 |
||
FU500 |
500 |
<13 |
<25 |
|
72-99 |
|
95-131 |
|
136-180 |
144-203 |
||
FU600 |
600 |
<15 |
<30 |
|
104-144 |
|
135-190 |
|
180-260 |
207-270 |
注:最適輸送量是以水泥為物料計算的,用于其它行業輸送琢性小、溫度<60℃的物料時,速可加快。物料濕度≤5%,指手濕成團,撒手能散。
傾斜輸送時的折扣系數 η 值參見表:
傾角 |
0~2.5 |
2.5~5 |
5~7.5 |
7.5~10 |
10~12.5 |
12.5~15 |
η |
1 |
0.95 |
0.9 |
0.85 |
0.8 |
0.7 |
注:當輸送機傾斜放置時,輸送量將減少,這時實際實際輸送能力為技術參數表的數值乘以折扣系數 η值。
輸送水泥生熟原料和成品粉料的最適鏈速:
物料 |
生料細粉或水泥成品 |
熟料細粉或水泥成品 |
生料或熟料 |
粗粉回料 |
濕度 |
<60℃ |
60~120℃ |
<60℃ |
60~120℃ |
最適鏈速(m/min) |
15~20 |
10~13.5 |
10~12 |
10 |
最大鏈速(m/min) |
25 |
15 |
13.5 |
12 |
友情提示:
FU型鏈式輸送機的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米;非 標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米; 非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L,并盡可能選用標準節組合。輸送機的 鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時,應與本公司聯系特殊訂貨。
