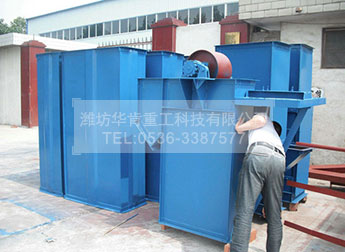

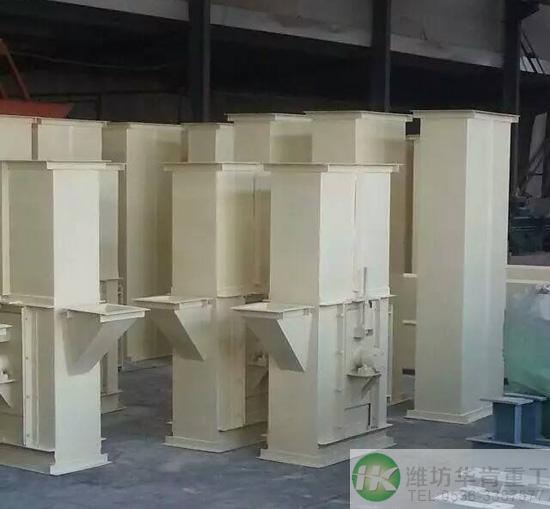

TD型提升機
一、產品介紹
TD型皮帶式斗式提升機因為牽引件是膠帶所以只能提升輕型物料,適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度最高40m,我公司生產的TD皮帶式斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造。TD型斗式提升機備有四種料斗Q(chēng)型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。如果您要求的輸送量比較大,物料重可選用TH環鏈斗式提升機,這種型號的斗提機牽引件為鍛造的圓環鏈,抗拉性能和耐磨性能都比較強,輸送量大,生產效力高。
二、TD型皮帶式斗式提升機基本結構:

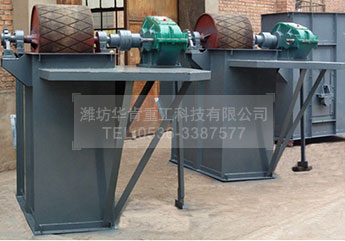

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。另一種鋼絲繩芯膠帶斗式提升機,由于它的牽引構件為鋼絲繩芯膠帶所以比TD型的橡膠帶具有更好的耐磨抗拉效果。
TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式,分別配有YZ型減速器和ZQ型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。
三、TD型皮帶式斗式提升機主要特點:
1、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料,密封性好,環境污染少。
3、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4、使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
四、主要技術參數
型 號 | TD160 | TD250 | TD315 | TD400 | |||||||||||||||||||
料斗 形 式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | |||||||
輸送 量
(m3/h)
|
5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 | |||||||
斗寬 | 160 | 250 | 315 | 400 | |||||||||||||||||||
斗 容 (L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 3.1 | 5.9 | 9.4 | |||||||
斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | |||||||||||||||
帶寬 | 200 | 300 | 400 | 500 | |||||||||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | |||||||||||||||||||
物 料 最 大 塊 度
(mm)
|
25
|
35
|
45
|
55
|
|||||||||||||||||||
型 號 | TD500 | TD630 | D160 | D250 | D350 | D450 | |||||||||||||||||
料斗 形 式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | ||||||||
輸送 量
(m3/h)
|
38
|
70
|
58
|
92
|
85
|
89
|
142
|
4.7
|
8
|
18
|
22
|
25
|
42
|
50
|
72
|
||||||||
斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | |||||||||||||||||
斗 容 (L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | ||||||||
斗距 | 500 | 625 | 710 | 500 | 500 | 500 | 500 | ||||||||||||||||
帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | |||||||||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 |
1.25
|
