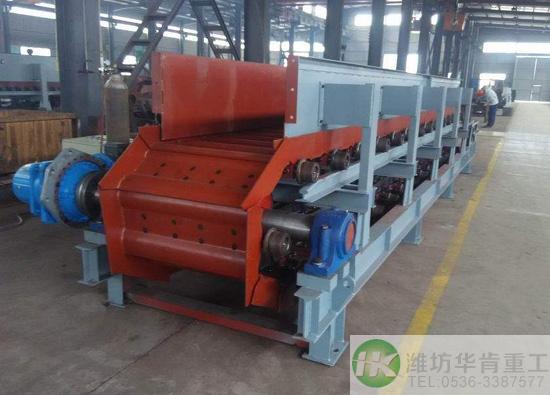

鏈板輸送機
概述:
BL系列重型鏈板輸送機(簡稱鏈板機),是在BLQ系列中型板式給料機基礎上改進設計的。鏈板機的主動鏈輪與改向鏈輪之間,環繞兩條環鏈,鏈鉤與鏈板聯結,鏈板兩側增加兩滾輪,物料的重量均勻壓在兩滾輪上,驅動裝置將動力傳至鏈輪,帶動環鏈和鏈板運行,達到輸送物料之目的,相比較BLQ輕型鏈板輸送機而言更適合長距離輸送。
鏈板機是高溫物料較佳輸送設備,也可用于輸送其它散狀、塊粒狀、塊狀物料,已廣泛用于建材、治金、礦山等行業的物料輸送。
產品特點:
鏈板機結構設計合理,使用性能好,運行阻力小,易損零件少,操作安全,維修方便,運行可靠,使用壽命長。鏈板機可水平或傾角<30°安裝,傾斜安裝時,配有棘輪逆止機構。
輸送鏈板上的輥輪在導軌上滾動,輸送鏈與機殼無磨擦;鏈條采用合金鋼熱處理加工制成,其正常使用壽命2年左右,運行中故障率低。除頭尾軸承外,輸送機中無潤滑點。
主要結構:
鏈板機由頭部機架、頭部護罩、主動鏈輪組、輸料裝置、中部機架、尾部機架、改向鏈輪組,鏈板托輪組和驅動裝置組成。
驅動裝置由柱銷聯軸器、JZQ減速機、驅動底座組成。分右裝和左裝兩種,從機尾向輸送方向看,驅動裝置在右側為右裝,在左側為左裝。
鏈輪采用組裝式結構,由鑄鋼鏈輪圈與鏈輪芯用螺栓聯結組合,耐磨性能強,便于拆卸安裝。主動鏈輪采用窩眼鏈輪圈,防止環鏈運行中滑動。
